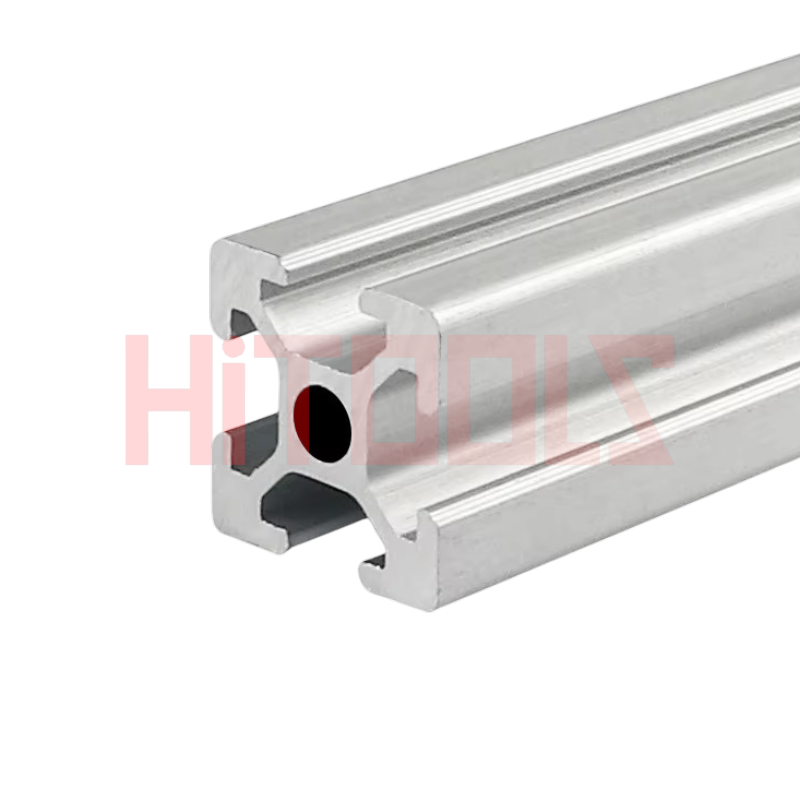

Nhôm Định Hình 20x20 V-Slot (Rãnh 6 mm) HT01-AL2020-R6
Mã sản phẩm: HT01-AL2020-R6 (20x20mm)
Kích thước: 20x20 mm
Vật liệu: Nhôm 6063-T5 Anodized.
Bảo hành: 12 tháng.
200.000 VNĐ
Xây dựng các cấu trúc nhỏ gọn, cứng cáp và chính xác với nhôm định hình V-slot 20x20 của HiTOOLS. Với kích thước 20x20 mm cùng bốn rãnh 6.2 mm gia công chính xác, biên dạng này là nền tảng lý tưởng cho hệ thống tự động hóa hạng nhẹ, khung máy và chế tạo mẫu có độ chính xác cao. Rãnh V (V-groove) tích hợp liền mạch với con lăn V-slot và các phụ kiện lắp ghép mô-đun, đảm bảo chuyển động tuyến tính mượt mà. Tất cả các thanh nhôm đều được xử lý bề mặt mạ anode màu trắng bạc (silver-grey) tiêu chuẩn công nghiệp với độ bền cao.
Đặc điểm nổi bật:
- Kích thước: 20 mm x 20 mm (rộng x cao) tạo ra kết cấu khung nhẹ nhưng vững chắc.
- Độ rộng rãnh: Rãnh V-slot 6.2 mm (4 rãnh/thanh) – thiết kế chuyên dụng cho chuyển động tuyến tính và lắp ráp mô-đun linh hoạt.
- Độ sâu rãnh: 6.1 mm giúp cố định ốc vít chắc chắn và dẫn hướng tuyến tính mượt mà.
- Lỗ lõi trung tâm: Lỗ xuyên suốt 5.0 mm ở hai đầu – sẵn sàng để taro ren M6.
- Bề mặt: Nhôm mạ anode màu trắng bạc (xử lý bề mặt chuẩn công nghiệp, độ chống trầy xước cao).
- Cắt chính xác: Cung cấp theo chiều dài yêu cầu với dung sai cực thấp (−1/+1 mm).
Khả năng tương thích hệ thống:
- Tương thích hoàn toàn với các hệ sinh thái BSB, BSP, B-Type, BOSCH và chuẩn V-slot.
- Hoạt động hoàn hảo với con lăn V-slot, ke góc và các phụ kiện liên kết kết cấu.
- Sự lựa chọn tuyệt vời cho máy CNC cỡ nhỏ, hệ thống gắp thả tự động (pick-and-place), máy khắc laser và đồ gá thử nghiệm.
Thông số kỹ thuật:
- Dòng nhôm (Series): 20
- Kích thước rãnh: 6.2 mm (dung sai −0/+0.3 mm)
- Lõi định hình: 5.0 mm (dung sai −0.2/+0 mm)
- Bề mặt: Mạ Anode bạc (Silver-grey anodized)
Tại sao nên chọn nhôm định hình HiTOOLS?
- Hỗ trợ thư viện CAD: Sẵn sàng sử dụng các tệp bản vẽ 2D (.DWG) và 3D (.STEP, .SLDPRT) giúp kỹ sư đẩy nhanh quá trình thiết kế.
- Tồn kho lớn & Giao hàng nhanh: Giao hàng tại Việt Nam trong 3–6 ngày làm việc.
- Kỹ thuật chính xác: Dung sai khắt khe và chuyển động rãnh V mượt mà.
- Hỗ trợ từ chuyên gia: Tư vấn đa ngôn ngữ và đóng gói cẩn thận.
- Hệ sinh thái mô-đun: Tương thích với nhiều loại phụ kiện đa dạng.
Ứng dụng công nghiệp:
- Tự động hóa hạng nhẹ: Cụm module gắp thả, bệ băng tải nhỏ, và hệ gantry mini.
- Thiết bị chính xác: Khung máy in 3D, thanh dẫn hướng tuyến tính, và lồng che máy.
- CNC & Laser: Khung máy CNC tải nhẹ và máy khắc laser tự động.
- Bàn thao tác & Đồ gá: Khung ráp mẫu, bàn kiểm tra và giá đỡ thử nghiệm.
Đặt mua nhôm định hình V-slot 20x20 ngay hôm nay
Bạn cần cắt theo kích thước tùy chỉnh, giải pháp lắp ráp hoàn chỉnh hoặc báo giá dự án số lượng lớn? Liên hệ với chúng tôi để được tư vấn kỹ thuật chuyên sâu.
|
Thông số |
Chi tiết |
|
Mã sản phẩm |
HT01-AL2020-R6 |
|
Loại rãnh |
6 mm |
|
Dòng nhôm |
20 mm |
|
Kích thước |
20x20 mm |
|
Kích thước rãnh chi tiết |
6.2 mm (−0/+0.3 mm) |
|
Lỗ lõi trung tâm |
5.0 mm (−0.2/+0 mm) |
|
Dung sai cắt |
Chiều dài −1/+1 mm |
|
Xử lý bề mặt |
Mạ Anode bạc (Silver-grey anodized) |
Bạn cần loại nhôm định hình kết cấu nào?
Nhôm định hình được sử dụng phổ biến nhất là biên dạng T-slot/V-slot. HiTOOLS cung cấp đầy đủ các dải kích thước để phù hợp với yêu cầu kết cấu của bạn, bao gồm 20x20, 20x40, 30x30, 30x60, 30x120, 40x40, 40x80, 60x60, 60x120 và 80x80. Bạn có thể tự xác định chiều dài chính xác cho hệ thống của mình — từ 50 mm lên đến chiều dài nguyên cây là 6030 mm. (Lưu ý: chi phí vận chuyển và logistics có thể thay đổi đối với các thanh dài trên 1500 mm).
Khi đặt hàng, vui lòng ghi rõ nếu nhôm cần taro ren hoặc phay chính xác cho các khớp nối trung tâm. Bạn có thể hoàn toàn yên tâm rằng mọi thanh nhôm đều được cắt bằng máy CNC đúng kích thước, với các lỗ khoan chính xác theo bản vẽ. Đội ngũ HiTOOLS cam kết chỉ giao những sản phẩm chất lượng cao, sẵn sàng cho dự án của bạn!
Các phụ kiện tốt nhất để lắp ráp nhôm định hình
Để đảm bảo các mối nối liên kết chắc chắn và chống rung lắc, chúng tôi cung cấp hệ sinh thái toàn diện gồm ốc vít, bản mã (ke tấm), nắp chụp nhựa, ke góc vuông, con trượt, con lăn, bản lề, chân đế tăng chỉnh và đai ốc chữ T (T-nuts). Tất cả vật tư liên kết đều được sản xuất từ thép cường độ cao hoặc nhôm, đảm bảo kết cấu máy tự động hóa của bạn luôn an toàn, cứng vững và bền bỉ dưới các tải trọng làm việc nặng.
Công ty TNHH Máy Móc và Thiết Bị HITOOLS
Website: www.hitools.vn - Email: info@hitools.vn - Hotline: 0934 034 236
Danh Mục sản phẩm: 1. Cáp tự động hóa
2. hộp giảm tốc
3. Linh kiện cơ khí tự động hóa
4. Phụ kiện nhôm định hình
5. Linh Kiện Siết
|
Thuộc tính |
Giá trị chi tiết |
|
Mã sản phẩm |
HT01-AL2020-R6 |
|
Quy cách mặt cắt |
20 x 20 mm |
|
Vật liệu |
Hợp kim nhôm 6063-T5 |
|
Xử lý bề mặt |
Anodized Silver (Trắng bạc) |
|
Tiêu chuẩn rãnh |
Rãnh 6 mm (T-Slot) |
|
Độ dày thành |
1.5 mm - 2.0 mm |
|
Trọng lượng |
~0.45 kg/m |
|
Chiều dài |
6.02 mét (Hỗ trợ cắt chính xác theo yêu cầu) |
|
Hỗ trợ kỹ thuật |
Bản vẽ 2D/3D (STEP, DWG, PDF) |
